EMC電磁兼容整改的方法需根據產品的具體情況進行診斷和分析，針對干擾源的位置以及它們之間的相互干擾途徑和方式進行有針對性的改進。以下是一些建議，供參考：
1. 減弱干擾源：
a. 在IC的VCC和GND之間加入耦合電容，容量在0.1μF~1μF之間，引線盡量短。
b. 對接口信號進行濾波、防護和隔離，確保器件靠近接口連接器。
c. 將強輻射器件或敏感器件遠離單板拉手條、連接器、輸入輸出端、PCB邊緣。
d. 濾波電容靠近IC的電源管腳，位置和數量適當。
e. 時鐘電路靠近負載，并保持負載均衡。
f. 避免其他信號線從電源濾波器輸入線下走線，確保濾波器等器件的輸入、輸出信號線不互相并行或交叉走線。
2. 電線電纜的分類整理：
- 低頻耦合：
* 增大電路間距，減小分布電容。
* 使用高導電性屏蔽罩，確保單點接地。
* 追加濾波器減小耦合量。
- 高頻耦合：
* 縮短接地線，使用面接觸的方式。
* 重新整理濾波器的輸入輸出線，防止耦合。
* 多點接地屏蔽電纜屏蔽層。
3. 改善地線系統：
- 減小地線阻抗和電源饋線阻抗。
- 選擇正確的接地方式，如單點接地、多點接地。
- 阻隔地環路，選擇合適的接地點。
4. 屏蔽：
- 選擇高導電性能的材料，確保良好的接地。
- 磁場屏蔽使用鐵磁性材料，遠離有磁性的元件。
- 對電場屏蔽注意接地方式和形狀選擇。
5. 改變電路板的布線結構：
- 在走線中增加小的電感、電容、磁珠來改變電路參數結構。
- 對于特定頻率點的干擾，重新布線以使其移到要求較高的頻率點上。
這些方法在提高電磁兼容性方面都具有好處，但改變地線結構和電線電纜分類整理方法最為廣泛應用，因為它們不僅節約成本而且是最有效的整改方法。屏蔽雖然會增加成本，但在某些情況下是無法替代的。在實際整改中，應根據具體情況選擇合適的方法，以達到最佳的電磁兼容性。

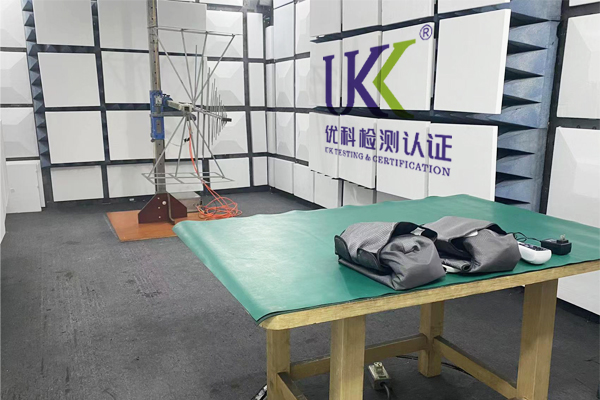

優科檢測是專業第三方EMC電磁兼容檢測機構，具備先進的EMC測試實驗室和豐富的EMC測試經驗，可為企業產品提供EMC摸底測試、 電磁干擾(EMI)和電磁抗干擾(EMS)問題整改、EMC檢測、EMC認證等技術服務。
